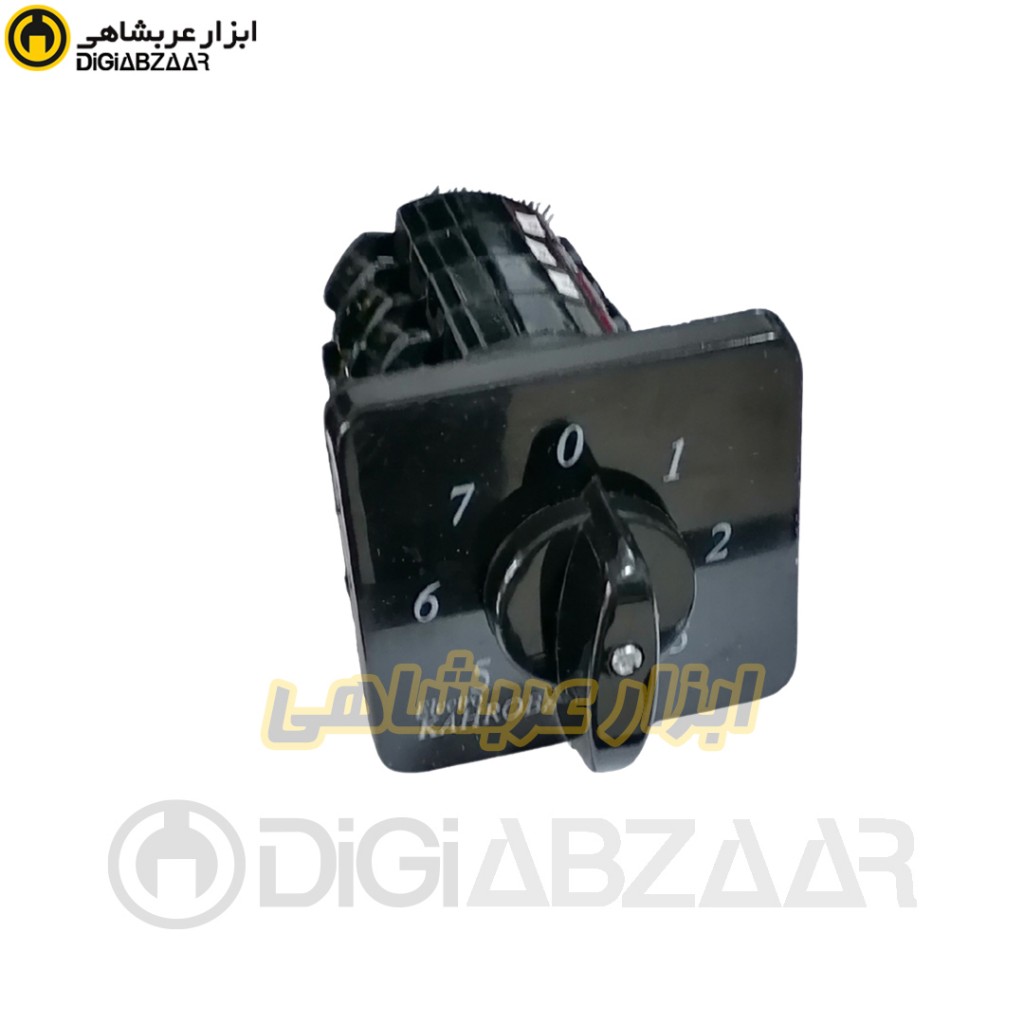

کلید سلکتوری چند حالته
کلید گردان هایی که در مدل های CM ساخته می شوند، به کلید گردان های چند حالته معروف اند که در مدل های تکفاز، دو فاز و سه فاز در کارخانه تولید می شوند. بیشترین کاربرد را کلید های گردان از نوع تکفاز داشته و کلید های گردان دو فاز و سه فاز کارایی چندانی ندارند اما می توان آنها را در صورت نیاز، به سایت ابزار عربشاهی درخواست داد تا به صورت سفارشی برای شما تهیه نمایند.
کلیدهای گردان CM تکفاز (یک پل) الکتروکاوه با آمپر های 16، 25 و 40 آمپر در دسترس می باشند.
برای بهره بردن از انواع کلید سلکتوری CM تکفاز در مدار، ابتدا مشخصاتی را که بر روی لیبل کلید وجود دارد را با مدار تطبیق می دهیم، در صورتی که با مدار هماهنگی داشت از کلید در مدار استفاده می کنیم. این مشخصات در بخش توضیحات تکمیلی محصول قرار گرفته است.
کلیدهای سلکتوری
کلید گردان (کلید سلکتوری) وسیله ای مکانیکی است که برای کنترل جریان برق در مدار الکتریکی برای قطع و عبور و وصل جریان به کار می رود. نام های دیگر این کلید؛ کلید چرخشی، کلید گردان تابلویی، کلید زبانه ای و کلید گردان قدرت می باشد.
کلید گردان قطعه ای است که دارای یک محور در مرکز و چند کنتاکت یا پلاتین، ترمینال، مکانیزم قطع و وصل فرمان می باشد. این کلید ها در انواع صفر و یک، صفر و یک و دو، انواع ستاره -مثلث و … ساخته می شود.
وسایل جانبی کلید گردان
- صفحه و دستگیره معمولی و قفل شو کلید گردان: صفحه و دستگیره قفل شو کلید گردان، برای قفل کردن حالت کلید گردان مورد استفاده قرار می گیرد.
- جعبه محافظ کلید گردان (باکس اهرمی کلید گردان): از مزایای استفاده کردن از این جعبه این است که اگر بدنه کلید سلکتوری با کابل برخورد داشته باشد به علت عایق بودن، نگرانی از بابت برق گرفتگی نخواهید داشت.
- پایه فلزی گلید گردان: نصب پایه فلزی در انتهای کلید گردان برای اتصال راحت تر این کلید به هنگام استفاده می باشد.
- کاور پلاستیکی کلید گردان

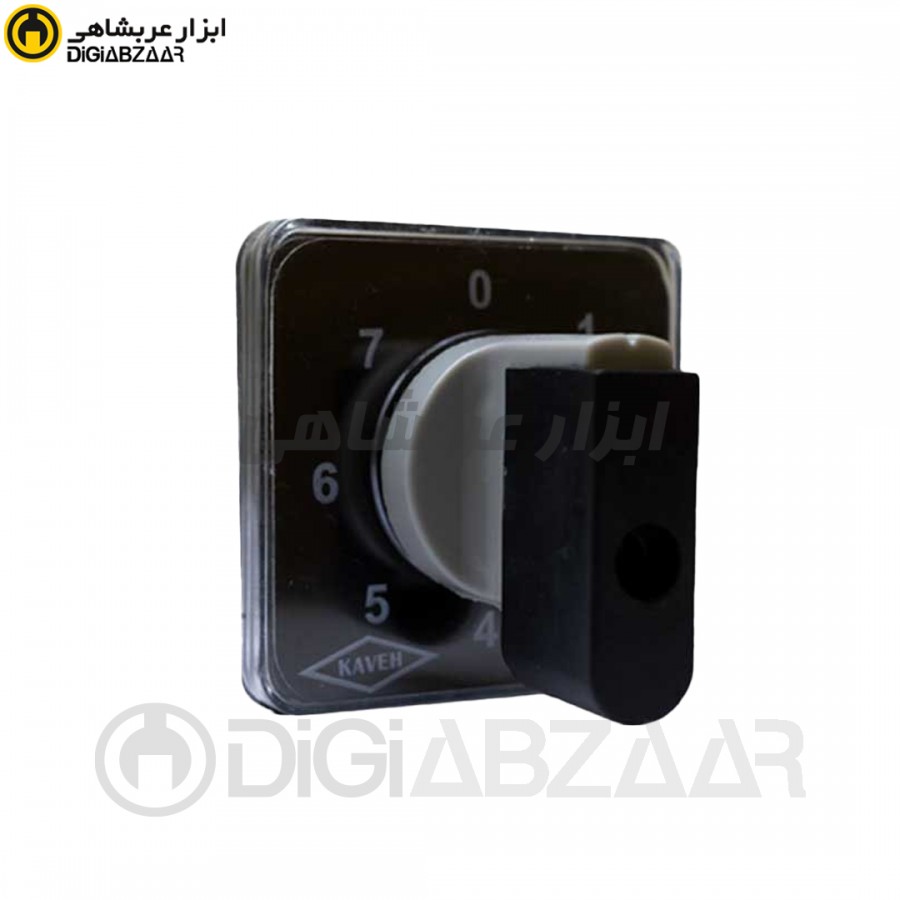

مشخصاتکلید گردان 16CM017 یک پل هفت حالته
- وزن270 گرم
- ابعاد5.5 × 5.5 × 10.7 سانتیمتر
- مدل
A 16CM017
- استاندارد
IEC 60947-1&3
- نوع مدار
تکفاز (یک پل)
- رده بهره برداری
AC-23A
- ولتاژ عایق بندی Ui
690V
- فرکانس شبکه
50/60 Hz
- جریان اسمی
16 آمپر
- ولتاژ اسمی
230/400 ولت متناوب
- قدرت نامی (400vac)
7.5 KW
- قدرت نامی (230vac)
4
- جریان حرارتی (ith)
20A
- وسایل جانبی
دارد . باید به صورت جداگانه خریداری شود.
- جنس بدنه / رویه
پلاستیک
