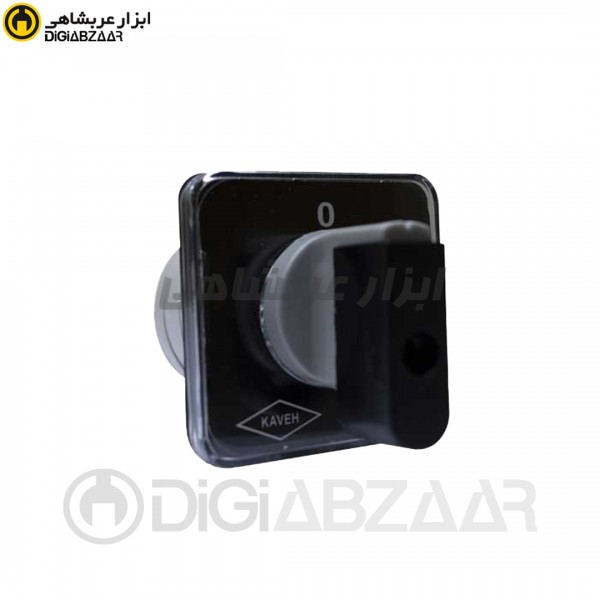

کلید گردان تکفاز یکطرفه 25 آمپر کاوه مدل 2501

کلید گردان یک فاز یکطرفه 25 آمپر KAVEH-A2501 کاوه

کلیدهای کنترل کننده موتورها، کلید یک طرفه یا صفر و یک هستند. این مدل کلیدهای سلکتوری دارای حالت 0-1 (صفر و یک) هستند که دارای یک حالت وصل و یک حالت قطع می باشند. این کلید های یک طرفه برای قطع و وصل برق اصلی، بارهای الکتریکی که بیشتر شامل روشنایی می شوند، در مدارهای تکفاز و سه فاز مورد استفاده قرار می گیرند.

حالت کلید سلکتوری یک طرفه در دو مدل دایمی و برگشت فنری تولید می شود. در مدل کلید گردان یک طرفه در حالت دائمی بعد از تغییر وضعیت کلید و انتخاب حالت کلید ، کلید در همان حالت باقی می ماند.

اما در مدل کلید سلکتوری یک طرفه در حالت برگشت فنری، با توجه به نحوه قرار گرفتن کلید در حالت صفر و یک، برگشت فنری ممکن است از یک به صفر یا صفر به یک باشد.

این کلید دارای یک ترمینال ورودی R و یک ترمینال خروجی U می باشد. برای راه اندازی موتور، یک سیم تکفاز به ترمینال ورودی وصل می شود و ترمینال خروجی نیز به سر موتور اتصال می یابد.

با قرار دادن کلید در وضعیت دلخواه صفر یا یک ، مکانیزم فرمان شروع به کار کرده و در حالت صفر، ترمینالی به موتور اتصال ندارد و کلید خاموش است. قرار گرفتن کلید در حالت یک، مکانیزم فرمان خروجی یک را فعال می کند. زاویه قرار گیری حالت های کلید 60 درجه می باشد.

کلید های گردان یک طرفه در مدل های تک‌فاز، دوفاز، سه فاز، سه فاز با نول وجود دارند.

کلید سلکتوری

 کلید گردان (کلید سلکتوری) وسیله ای مکانیکی است که برای کنترل جریان برق در مدار الکتریکی برای قطع و عبور و وصل جریان به کار می رود. نام های دیگر این کلید؛ کلید چرخشی، کلید گردان تابلویی، کلید زبانه ای و کلید گردان قدرت می باشد.

کلید گردان قطعه ای است که دارای یک محور در مرکز و چند کنتاکت یا پلاتین، ترمینال، مکانیزم قطع و وصل فرمان می باشد. این کلید ها در انواع صفر و یک، صفر و یک و دو، انواع ستاره -مثلث و … ساخته می شود.

وسایل جانبی کلید گردان

• صفحه و دستگیره معمولی و قفل شو کلید گردان: صفحه و دستگیره قفل شو کلید گردان ، برای قفل کردن حالت کلید گردان مورد استفاده قرار می گیرد.
• جعبه محافظ کلید گردان (باکس اهرمی کلید گردان): از مزایای استفاده کردن از این جعبه این است که اگر بدنه کلید سلکتوری با کابل برخورد داشته باشد به علت عایق بودن، نگرانی از بابت برق گرفتگی نخواهید داشت.
• پایه فلزی گلید گردان: نصب پایه فلزی در انتهای کلید گردان برای اتصال راحت تر این کلید به هنگام استفاده می باشد.
• کاور پلاستیکی کلید گردان

مشخصاتکلید گردان تکفاز یکطرفه 25 آمپر کاوه مدل 2501

• وزن170 گرم
• ابعاد8 × 8 × 10 سانتیمتر
• برند

  الکترو کاوه

• مدل

  A 2501

• گارانتی

  2 ساله الکتروکاوه (کاوه)

• استاندارد

  IEC 60947-1&3

• تعداد پل

  تک فاز

• رده بهره برداری

  AC-23A

• ولتاژ عایق بندی Ui

  690V

• فرکانس شبکه

  50/60 Hz

• جریان اسمی

  25 آمپر

• ولتاژ اسمی

  230/400 ولت متناوب

• جریان حرارتی (ith)

  32A

• قدرت نامی (400vac)

  15

• قدرت نامی (230vac)

  8.5

• نوع مدار

  3 فاز

• اصالت کالا

  کالای اصلی
