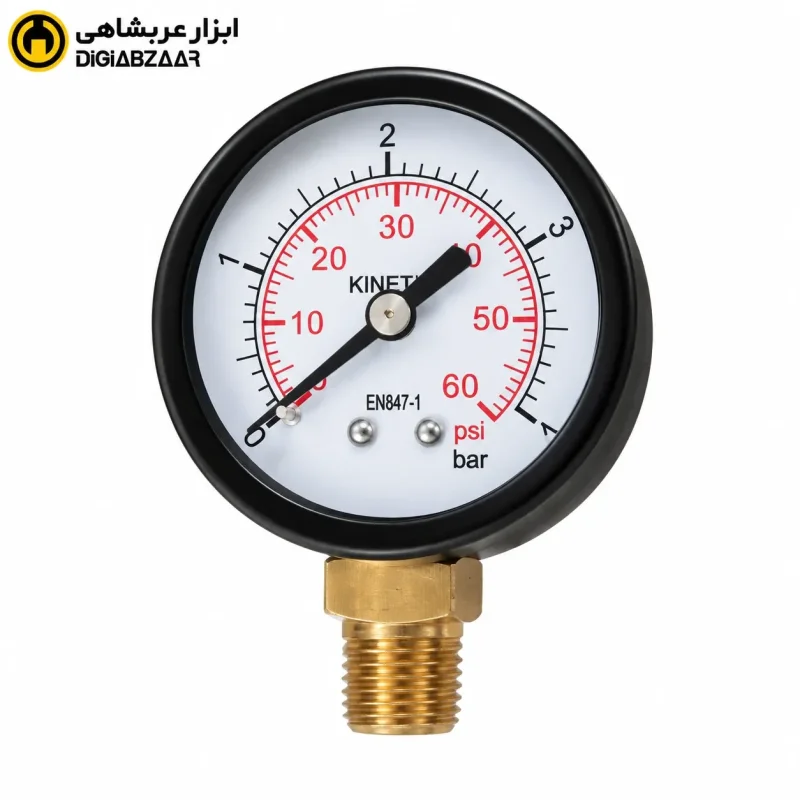

مانومتر 5 سانت 4 بار کینتیک

توضیحات کامل

مانومتر 5 سانت 4 بار کینتیک یکی از ادوات سنجش و کنترل فشار در سیستم‌های تحت فشار پایین نظیر خطوط هوای فشرده، خروجی کمپرسورهای سبک و به‌طور ویژه مخازن و دیگ‌های گاز کاربید است. در فرآیندهای تولید گاز استیلن از طریق کاربید، کنترل دقیق میزان گاز محبوس و پایدار نگه‌داشتن فشار درون مخزن اهمیت حیاتی در ایمنی و کارایی جوشکاری گاز دارد. این فشارسنج عقربه‌ای به اپراتور اجازه می‌دهد وضعیت تراکم گاز را در هر لحظه زیر نظر داشته باشد.

سازوکار درونی این مانومتر بر پایه تیوب بوردون (Bourdon tube) طراحی شده است؛ افزایش فشار گاز از طریق کانکتور زیرین به تیوب منتقل شده و باعث باز شدن الاستیک آن می‌گردد که این تغییر شکل مکانیکی از طریق یک سیستم چرخ‌دنده‌ای دقیق به عقربه منتقل می‌شود. صفحه مدرج این گیج دارای دو مقیاس هم‌زمان بار (Bar) با رنگ مشکی و مقیاس پوند بر اینچ مربع (PSI) با رنگ قرمز است که خواندن داده‌ها را برای تکنسین آسان و سریع می‌سازد.

پورت ورودی دستگاه دارای رزوه‌کاری دقیق 1/4 اینچ از آلیاژ برنج مقاوم در برابر اکسیداسیون و خوردگی شیمیایی گازها است. بدنه خارجی نیز از ورق فلزی با رنگ الکترواستاتیک مشکی تولید شده که استحکام مناسبی در برابر ضربات کارگاهی و شرایط محیطی دارد. این گیج برای سیالات غیرخورنده، گازهای غیرفرساینده و خطوط هوا کاربری دارد و اعمال فشار بیش از 4 بار به آن سبب از کالیبره خارج شدن فنر داخلی و خطای همیشگی در خوانش مقادیر خواهد شد.

هنگام بستن این مانومتر روی خروجی دیگ یا سیستم‌های لوله‌کشی، توصیه می‌شود حتماً از نوار آب‌بندی تفلون مناسب روی رزوه برنجی استفاده شده و اعمال نیرو و گشتاور بستن فقط از طریق آچارکشی روی بخش شش‌گوش پایه برنجی صورت پذیرد؛ فشار آوردن به بدنه گرد مانومتر باعث آسیب و نقص در عملکرد درونی آن می‌شود.

مشخصات فنی

• برند: کینتیک (KINETIC)

• دامنه اندازه‌گیری فشار: 0 تا 4 بار (0 تا 60 PSI)

• قطر صفحه مدرج: 50 میلی‌متر (5 سانتی‌متر)

• نوع مکانیزم سنجش: بوردون تیوب آنالوگ

• سایز کانکتور اتصال: 1/4 اینچ

• جهت اتصال پایه: عمودی (اتصال از زیر / Bottom Connection)

• جنس کانکتور ورودی: آلیاژ برنج

• جنس بدنه: فلزی با پوشش رنگ مشکی

• کاربرد: پایش فشار دیگ‌های کاربید، مخازن باد و مدارهای پنوماتیک

• سازگاری با سیال: گاز استیلن، هوای فشرده و گازهای غیرخورنده
